让相机在 Raspberry Pi 5 上工作很容易

导读 假设您在听说了最受欢迎的 SBC家族最新成员的好消息后最终决定购买 Raspberry Pi 5。如果您热衷于创建 DIY 项目,那么您可能已经用尽
2024-04-25 15:13:29

假设您在听说了最受欢迎的 SBC家族最新成员的好消息后最终决定购买 Raspberry Pi 5。如果您热衷于创建 DIY 项目,那么您可能已经用尽了仅使用 SBC即可完成的大部分酷炫功能。下一步是开始研究可以装备到 Raspberry Pi 上的外围设备,以扩展您的项目库。

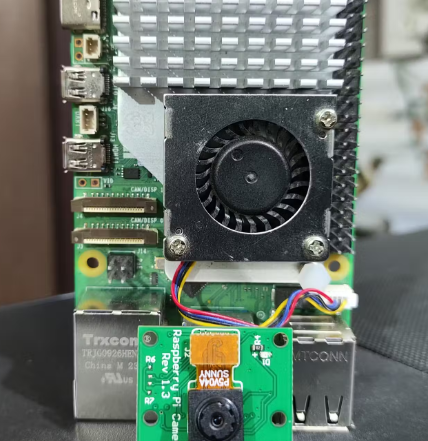

尽管摄像头模块是任何 Raspberry Pi 设置的绝佳补充,但如果您尝试将典型的带状连接器插入旗舰 RPi 板上的新 MIPI 端口,则可能会遇到问题。因此,我们编写了一份指南来帮助您将相机模块连接到 Raspberry Pi 5。

到目前为止,除了 Zero 型号之外,大多数 Raspberry Pi 板都包含用于摄像头和显示器的单独接口。相机的带状连接器将连接到相机串行接口 (CSI) 端口,而微型 LCD 屏幕的带状连接器必须插入显示器串行接口 (DSI) 插座。

然而,Raspberry Pi 基金会在 RPi 5 上添加了一组与 CSI 和 DSI 连接兼容的四通道 MIPI 收发器。不幸的是,这导致典型的 CSI 端口缩小为需要 22 针带状电缆的 MIPI 插座而不是通常的 15 针。由于大多数官方 Raspberry Pi 相机模块都配备了 15 针 1 毫米间距带状电缆,因此您需要购买适配器或 22 路 0.5 毫米间距电缆才能将模块与您的 Raspberry Pi 配对。一线希望是这些电缆非常便宜,因此您无需担心在购买昂贵的 Raspberry Pi 5 板后花费更多的钱。
